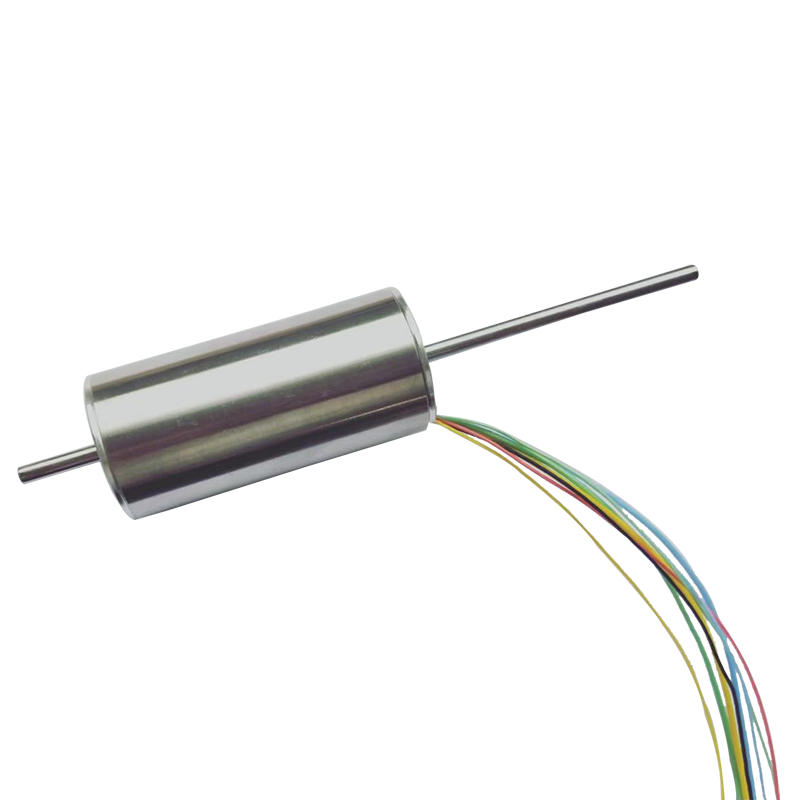

22 mm harjadeta alalisvoolumootor Halli anduriga

Professionaalse tootjana soovime teile pakkuda RuiXing 22 mm harjadeta alalisvoolumootorit koos Halli anduriga. meil on professionaalsed tootmistehnikud ja väliskaubanduse meeskonnad. Pakkuda oma klientidele paremat teenindust ja tooteid.

Saada päring

Tootekirjeldus

Professionaalse tootjana soovime teile pakkuda RuiXing 22 mm harjadeta alalisvoolumootorit koos Halli anduriga. Halli anduriga mootor on elektrimootor, mis on varustatud saaliefekti anduriga, mis on teatud tüüpi magnetandur, mis suudab tuvastada magnetvälja olemasolu. Halli anduriga 22 mm harjadeta alalisvoolumootor paigaldatakse tavaliselt mootori pöörleva võlli või rootori vahetusse lähedusse ning seda kasutatakse mootori kontrollerile tagasiside andmiseks rootori asendi ja kiiruse kohta.

BLDC2248-4pooluse tehnika parameeter

MOOTORI PARAMEETER

Nominaalne võimsus	W	70.0
Nimipinge	Volt	24
Vastupidavus	Ohm	0.74
Koormuseta kiirus	p/min	16500
Tühjendusvool	mA	300
Kiiruse konstant	rpm/V	687.5
Pöördemomendi konstant	mNm/A	13.8
Kiiruse/pöördemomendi konstant	rpm/mNm	37
Seiskumisvool	mA	32432
Seiskumise pöördemoment	mNm	447
Max Tõhusus	%	82
Induktiivsus	mH	0.055
Mehaaniline ajakonstant	Prl	2.18
Rootori inerts	gcm²	5.62
Max. Väljund
Praegune	mA	3380
Pöördemoment	mNm	47
Kiirus	rmp	14337
Väljund	W	70

MÕÕTMINE

MOOTORI KARAKTERISTIK

● Ümbritseva temperatuuri vahemik -40～+100℃
● Maksimaalne mähise temperatuur 155 ℃
● Postipaaride arv 2
● Faaside arv 3
● Kaal 110 g
● Maksimaalne kiirus 18000 p/min
● Mängu lõpp ＜0.15
● Kliirensi diameeter ≤0,025
● Plii määratlus:

Kollane Mootori mähis Pin1;

Roheline Mootori mähis Pin2;

Sinine Mootori mähis Pin3;
Punane +5 V Pin4;
Must GND PIN5;
Pruun Halli andur Pin6 ;
Lilla Halli andur Pin7;
Hall Halli andur Pin8.

BLDC2248 tehnika parameeter

MOOTORI PARAMEETER

Nominaalne võimsus	W	10.0	25.0	25.0	25.0
Nimipinge	Volt	24	24	24	36
Vastupidavus	Ohm	12	2.2	3.14	7.18
Koormuseta kiirus	p/min	5500	9000	13000	13000
Tühjendusvool	mA	78	150	120	100
Kiiruse konstant	rpm/V	229	375	542	361
Pöördemomendi konstant	mNm/A	40.06	25.13	17.36	25.93
Kiiruse/pöördemomendi konstant	rpm/mNm	68.64	32.83	97.97	99.99
Seiskumisvool	mA	2000	10909	7643.3	5013.9
Seiskumise pöördemoment	mNm	80.13	274.12	133	130
Max Tõhusus	%	64	78	77	74
Induktiivsus	mH	1.8	0.154	0.25	0.77
Mehaaniline ajakonstant	Prl	2.82	1.35	3.79	3.18
Rootori inerts	gcm²	3.72	3.72	3.68	3.03
Max. Väljund
Praegune	mA	600	1300	1320	890
Pöördemoment	mNm	24.04	32.67	23	23
Kiirus	rmp	3850	7927.5	10432	10372
Väljund	W	10	27	25	25

MÕÕTMINE

MOOTORI KARAKTERISTIK

● Ümbritseva temperatuuri vahemik -40～+100℃
● Maksimaalne mähise temperatuur 155 ℃
● Pooluste paaride arv 1
● Faaside arv 3
● Kaal 110g
● Max.pöörete arv 18000rpm
● Mängu lõpp ＜0.15
● Kliirensi diameeter ≤0,025
● Plii määratlus:

Kollane Mootori mähis Pin1;

Roheline Mootori mähis Pin2;

Sinine Mootori mähis    Pin3;
Punane +5 V   Pin4;
Must GND pIN5;
Pruun     Halli andur Pin6 ;
Lilla Saaliandur Pin7;
Hall Halli andur Pin8.
