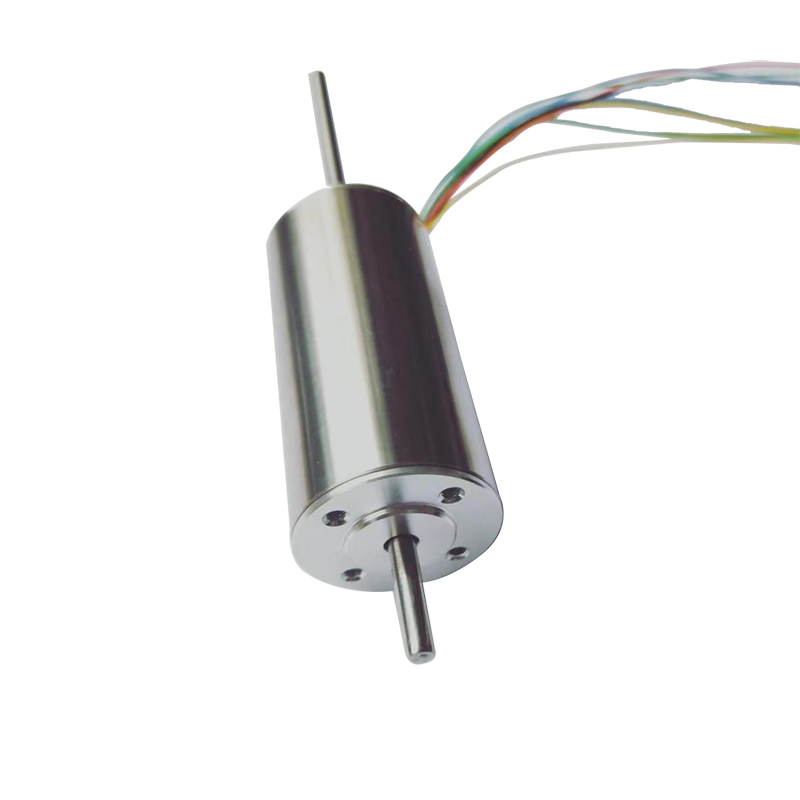

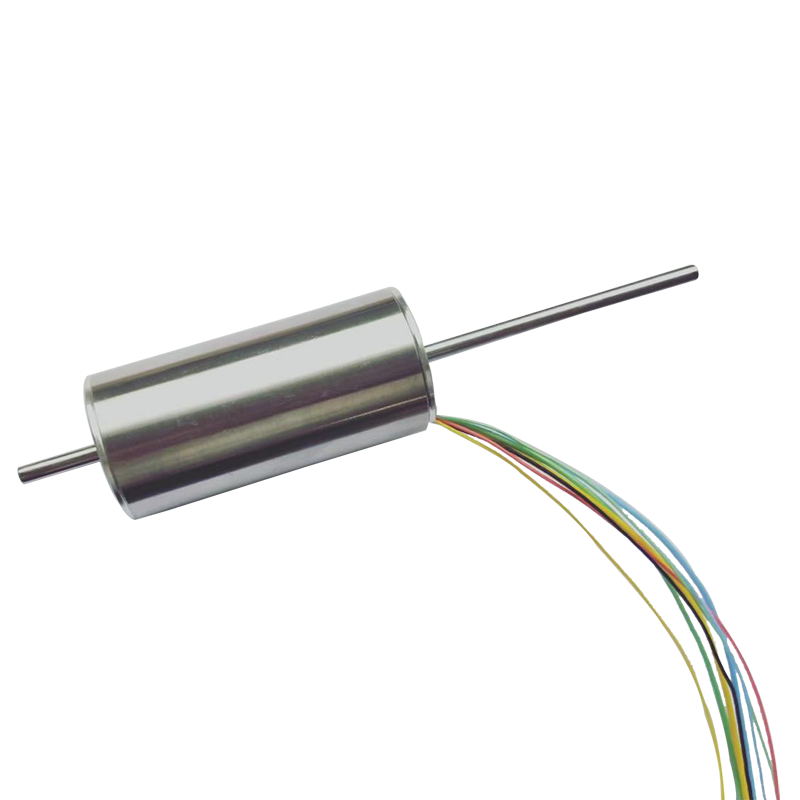

30 mm harjadeta alalisvoolumootor Halli anduriga

Professionaalse tootjana soovime pakkuda teile kvaliteetset RuiXing 30 mm harjadeta alalisvoolumootorit koos Halli anduriga. Neid tooteid on pikka aega eksporditud Euroopasse, Põhja-Ameerikasse ja Kesk-Ida piirkondadesse. Tehasena saame tagada täpse tarneaja ning meie toodete kvaliteeti ja teenust tunnustavad kliendid.

Saada päring

Tootekirjeldus

Professionaalse tootjana soovime pakkuda teile kvaliteetset RuiXing 30 mm harjadeta alalisvoolumootorit koos Halli anduriga. Halli anduri kasutamine mootoris võimaldab täpsemalt juhtida mootori kiirust ja asendit, mis võib olla oluline täpset juhtimist nõudvates rakendustes, nagu robootika, automaatika ja elektrisõidukid. Andes reaalajas tagasisidet mootori asendi kohta, saab kontroller reguleerida mootori mähistele antavat pinget ja voolu, et säilitada soovitud kiirus või asend.

BLDC3042 tehnika parameeter

MOOTORI PARAMEETER

Nominaalne võimsus	W	26.0
Nimipinge	Volt	24
Vastupidavus	Ohm	3.03
Koormuseta kiirus	p/min	9300
Tühjendusvool	mA	130
Kiiruse konstant	rpm/V	388
Pöördemomendi konstant	mNm/A	24.25
Kiiruse/pöördemomendi konstant	rpm/mNm	48.42
Seiskumisvool	mA	7920.8
Seiskumise pöördemoment	mNm	192
Max Tõhusus	%	76
Induktiivsus	mH	0.34
Mehaaniline ajakonstant	Prl	8.48
Rootori inerts	gcm²	16.67
Max. Väljund
Praegune	mA	1375
Pöördemoment	mNm	33
Kiirus	rmp	7455
Väljund	W	26

MÕÕTMINE

MOOTORI KARAKTERISTIK

● Ümbritseva temperatuuri vahemik -40～+100℃
● Max. mähise temperatuur 155 ℃
● Pooluste paaride arv 1
● Faaside arv 3
● Kaal 160g
● Max.pöörete arv 15000rpm
● Esituse lõpetamine ＜0.15

● Kliirensi diameeter ≤0,025

● Plii määratlus:

Pakskollane Mootori mähis Pin1;

Paks-roheline Mootori mähis Pin2;

Paks-sinine Mootori mähis Pin3;

Punane +5 V Pin4;

Must GND Pin5;

Õhuke-kollane Saaliandur Pin6;

Õhuke roheline Halli andur Pin7;

Õhukesinine Saaliandur Pin8.

BLDC3064 tehnika parameeter

MOOTORI PARAMEETER

Nominaalne võimsus	W	60
Nimipinge	Volt	24
Vastupidavus	Ohm	0.94
Koormuseta kiirus	p/min	9500
Tühjendusvool	mA	200
KiirusPüsiv	rpm/V	396
PöördemomentPüsiv	mNm/A	23.95
Kiiruse/pöördemomendi konstant	rpm/mNm	15.54
Seiskumisvool	mA	25532
Seiskumise pöördemoment	mNm	611
Max Tõhusus	%	83
Induktiivsus	mH	0.173
Mehaaniline ajakonstant	Prl	4.23
Rootori inerts	gcm²	25.90
Max. Väljund
Praegune	mA	2950
Pöördemoment	mNm	70.65
Kiirus	rmp	8150
Väljund	W	60
