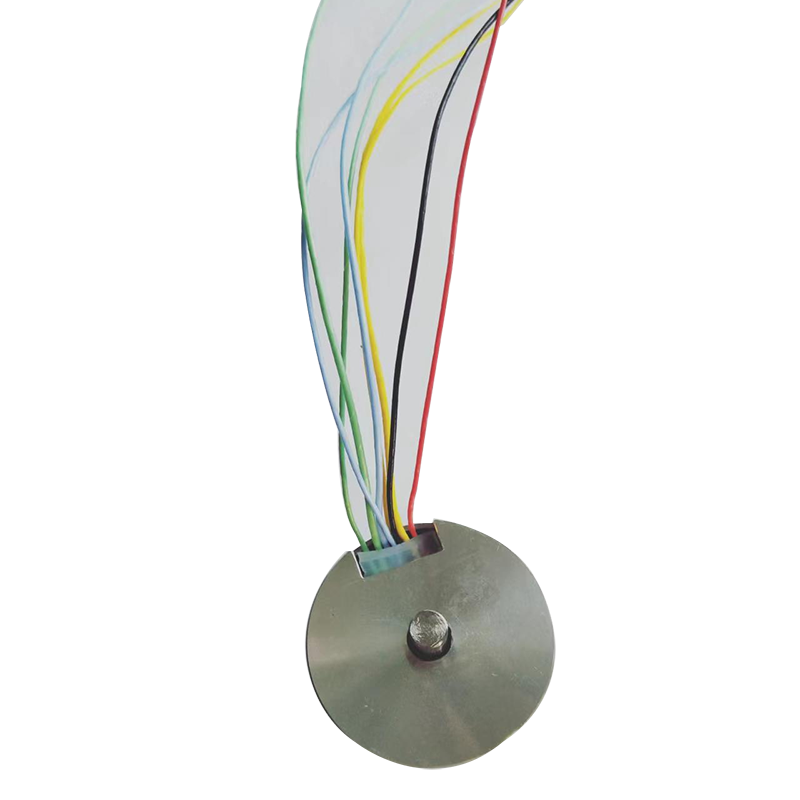

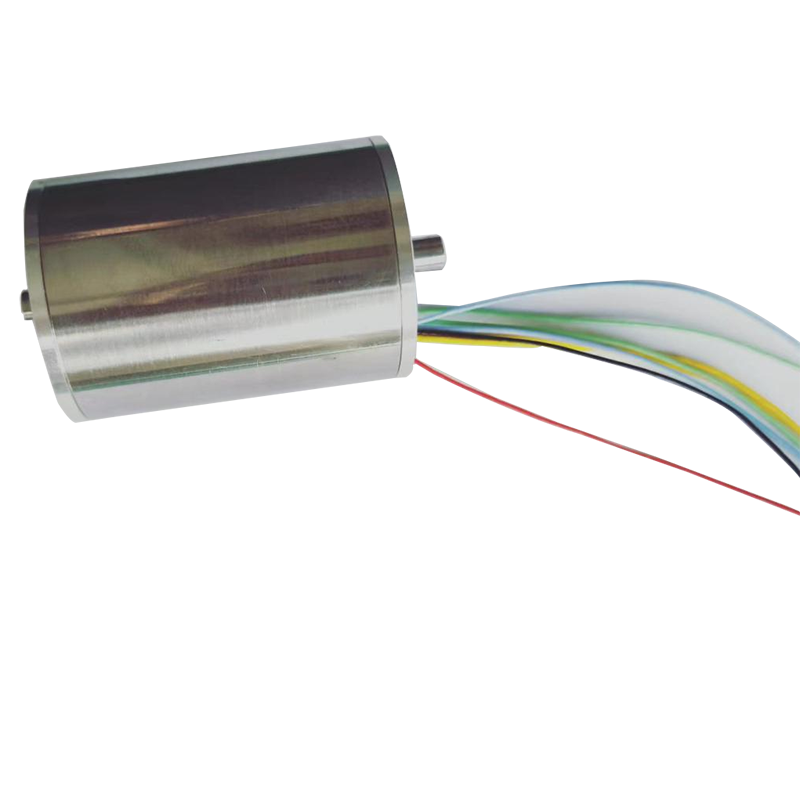

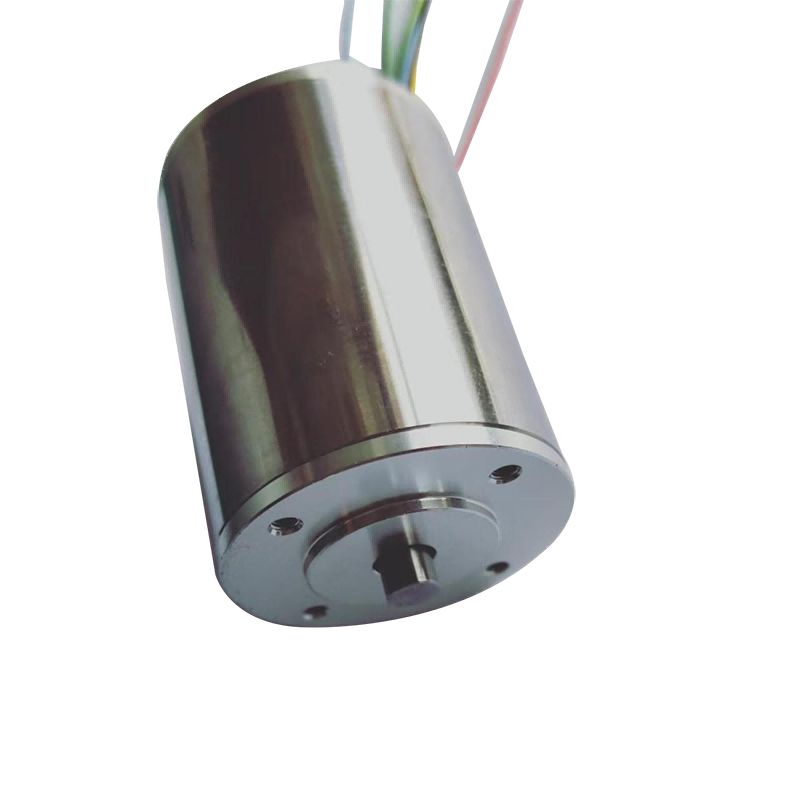

40 mm harjadeta alalisvoolumootor Halli anduriga

Võite olla kindel, et ostate meilt kohandatud RuiXingi 40 mm harjadeta alalisvoolumootorit koos Halli anduriga. Püüame oma tooteid, protsesse ja kvaliteedijuhtimissüsteemi tõhusust pidevalt täiustada, et kliente paremini teenindada.

Saada päring

Tootekirjeldus

Võite olla kindel, et ostate meilt kohandatud RuiXingi 40 mm harjadeta alalisvoolumootorit koos Halli anduriga. Üldiselt on saalianduritega mootorid kasulik ja tõhus viis elektrimootorite jõudluse ja juhtimise parandamiseks mitmesugustes rakendustes.

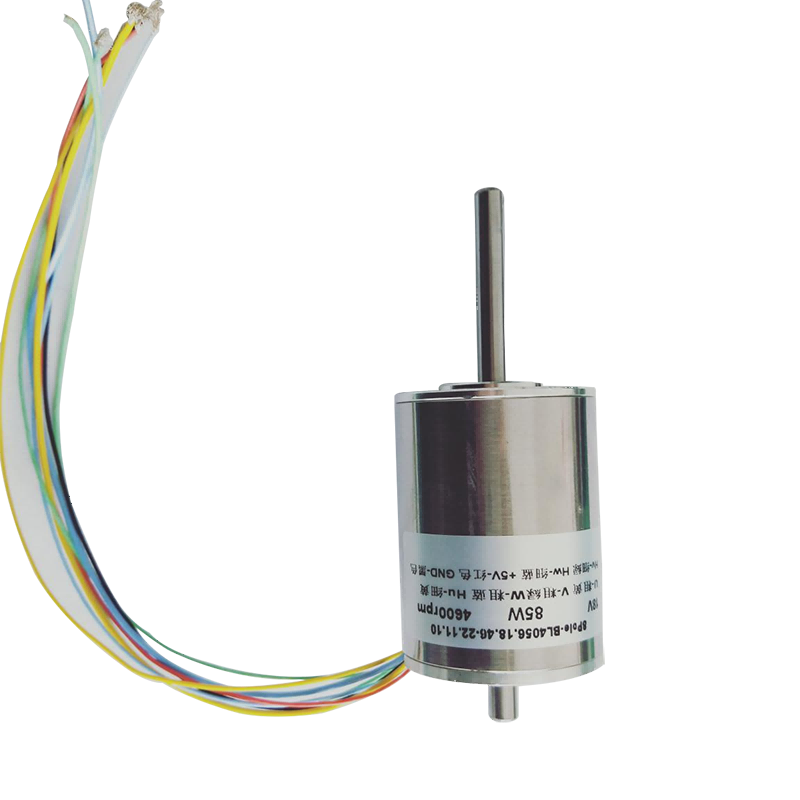

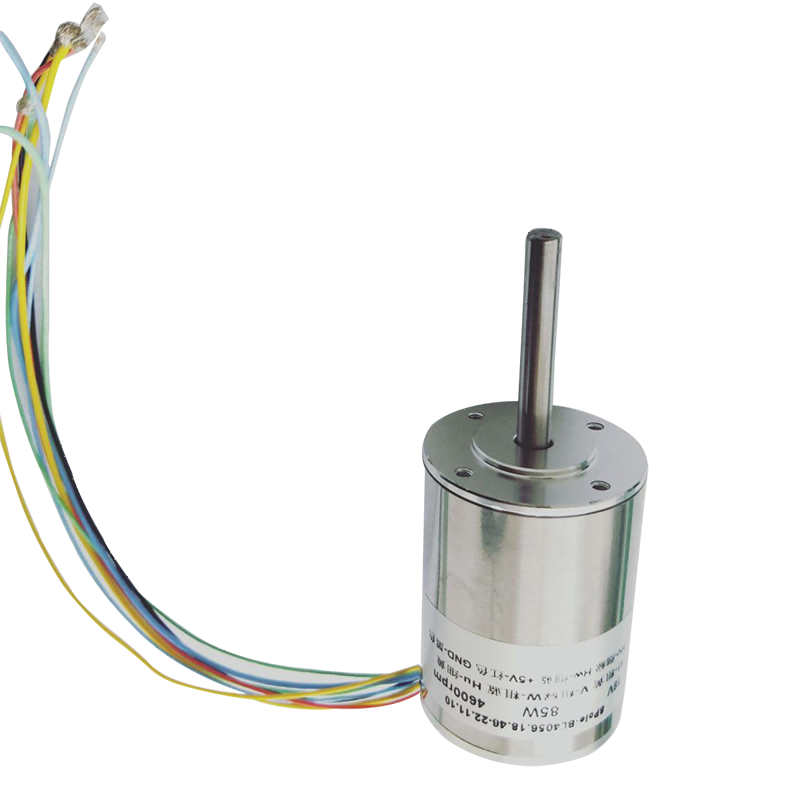

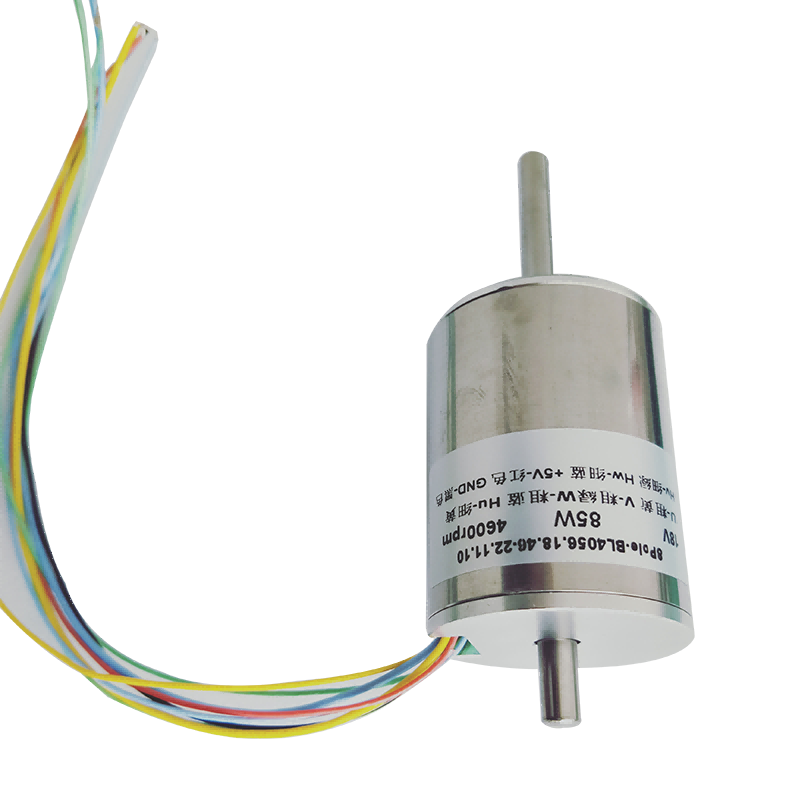

EC-i4056.8pooluse tehnika parameeter

MOOTORI PARAMEETER

Nominaalne võimsus	W	85.0	100.0
Nimipinge	Volt	18	48
Vastupidavus	Ohm	0.35	2
Koormuseta kiirus	p/min	4600	5000
Tühjendusvool	mA	330	150
Kiiruse konstant	rpm/V	256	104
Pöördemomendi konstant	mNm/A	37.15	91.15
Kiiruse/pöördemomendi konstant	rpm/mNm	2.41	2.29
Seiskumisvool	mA	51429	24000
Seiskumise pöördemoment	mNm	1910	2188
Max Tõhusus	%	85	85
Induktiivsus	mH	0.111	0.76
Mehaaniline ajakonstant	Prl	1.72	1.69
Rootori inerts	gcm²	67.97	70.47
Max. Väljund
Praegune	mA	5500	2440
Pöördemoment	mNm	204	222
Kiirus	rmp	3985	4357
Väljund	W	85	101

MÕÕTMINE

MOOTORI KARAKTERISTIK

● Ümbritseva temperatuuri vahemik -40～+100℃
● Maksimaalne mähise temperatuur 155 ℃
● Pooluste paaride arv 4
● Faaside arv 3
● Kaal 300g
● Max.pöörete arv 8000rpm
●Esituse lõpp ＜0.15
● Diameetriline kliirens ≤0,025
● Plii määratlus:

Pakskollane Mootori mähis Pin1;

Paks-roheline Mootori mähis Pin2;

Paks-sinine Mootori mähis Pin3;

Punane +5 V Pin4;

Must GND Pin5;

Õhuke-kollane Hall andur Pin6;

Õhuke-roheline Saaliandur Pin7;

Õhukesinine Saaliandur Pin8.

BLDC4058 tehnika parameeter

MOOTORI PARAMEETER

Nominaalne võimsus	W	70
Nimipinge	Volt	24
Vastupidavus	Ohm	1.55
Koormuseta kiirus	p/min	8500
Tühjendusvool	mA	320
Kiiruse konstant	rpm/V	354
Pöördemomendi konstant	mNm/A	26.42
Kiiruse/pöördemomendi konstant	rpm/mNm	20.78
Seiskumisvool	mA	15484
Seiskumise pöördemoment	mNm	409
Max Tõhusus	%	73
Induktiivsus	mH	0.44
Mehaaniline ajakonstant	Prl	15.88
Rootori inerts	gcm²	72.78
Max. Väljund
Praegune	mA	4200
Pöördemoment	mNm	111
Kiirus	rmp	6009
Väljund	W	70

MÕÕTMINE

MOOTORI KARAKTERISTIK

● Ümbritseva temperatuuri vahemik -40～+100℃
● Max. mähise temperatuur 155 ℃
● Pooluste paaride arv 1
● Faaside arv 3
● Kaal 410g
● Max.pöörete arv 12000rpm
●Esituse lõpp ＜0.15
● Diameetriline kliirens ≤0,025
● Plii määratlus:

Pakskollane Mootori mähis Pin1;

Paks-roheline Mootori mähis Pin2;

Paks-sinine Mootori mähis Pin3;

Punane +5 V Pin4;

Must GND Pin5;

Õhuke-kollane Hall andur Pin6;

Õhuke roheline Saaliandur Pin7;

Õhukesinine Halli andur Pin8.

BLDC4080 tehnika parameeter

MOOTORI PARAMEETER

Nominaalne võimsus	W	170.0	150.0
Nimipinge	Volt	24	24
Vastupidavus	Ohm	0.14	0.25
Koormuseta kiirus	p/min	10000	8500
Tühjendusvool	mA	550	300
Kiiruse konstant	rpm/V	417	354
Pöördemomendi konstant	mNm/A	22.86	26.89
Kiiruse/pöördemomendi konstant	rpm/mNm	2.55	3.29
Seiskumisvool	mA	17419	96000
Seiskumise pöördemoment	mNm	3918	2582
Max Tõhusus	%	89	89
Induktiivsus	mH	0.075	0.075
Mehaaniline ajakonstant	Prl	2.39	3.09
Rootori inerts	gcm²	89.24	89.24
Max. Väljund
Praegune	mA	7450	7150
Pöördemoment	mNm	170	192
Kiirus	rmp	9565	7474
Väljund	W	170	150

MÕÕTMINE

MOOTORI KARAKTERISTIK

● Ümbritseva temperatuuri vahemik -40～+100℃
● Maksimaalne mähise temperatuur 155 ℃
● Pooluste paaride arv 1
● Faaside arv 3
● Kaal 600g
● Max.pöörete arv 18000rpm
●Esituse lõpp ＜0.15
● Diameetriline kliirens ≤0,025
● Plii määratlus:

Pakskollane Mootori mähis Pin1;

Paks-roheline Mootori mähis Pin2;

Paks-sinine Mootori mähis Pin3;

Punane +5 V Pin4;

Must GND Pin5;

Õhuke-kollane Hall andur Pin6;

Õhuke roheline Halli andur Pin7;

Õhukesinine Halli andur Pin8.
